Jaké jsou 4 typy lešení?

4 typy lešení: Přímá odpověď

The 4 hlavní typy lešení v moderním stavebnictví se používají: trubkové a spojkové lešení , rámové lešení , systémové (modulární) lešení a zavěšené lešení . V rámci systémového lešení – dnes dominantního typu lešení pro středně velké až velké stavební projekty – jsou tři nejpoužívanější podsystémy ringlock, cuplock a kwikstage. Pochopení konstrukce, nosnosti a ideální aplikace každého typu lešení pomáhá projektovým manažerům, dodavatelům a týmům nákupu vybrat ten správný systém pro každý stav staveniště.

Tato příručka podrobně pokrývá všechny čtyři typy lešení, porovnává jejich klíčové výkonnostní charakterjetiky a nastiňuje praktické faktory, které určují nejlepší volbu pro průmyslové, komerční a infrastrukturní projekty.

Typ 1: Trubkové a spojovací lešení

Trubkové a spojkové lešení je nejstarší a nejvšestrannější Systém lešení je stále široce používán. Skládá se výhradně z jednotlivých ocelových trubek (normál, příček a příček) spojených zápustkově kovanými nebo lisovanými spojkami (také nazývanými svorkami). Protože neexistují žádné předdefinované spojovací body, trubkové a spojovací lešení lze nakonfigurovat tak, aby vyhovovalo prakticky jakékoli geometrii konstrukce – zakřivené fasády, nepravidelné půdorysy a složitá průmyslová zařízení.

Klíčové komponenty

• standardy: Vertikální trubky, které přenášejí všechna zatížení na zem přes základní desky.
• Hlavní knihy: Horizontální trubky probíhající rovnoběžně s čelem budovy, spojující standardy na každé úrovni výtahu.
• Transoms: Vodorovné trubky probíhající kolmo k římsám, podpírající lešenářské desky nebo prkna.
• Spojky: Pravoúhlé spojky, otočné spojky a objímkové spojky, které spojují trubky v libovolném požadovaném úhlu nebo poloze podél délky trubky.
• Diagonální výztuhy: Trubky upevněné otočnými spojkami v libovolném úhlu pro stabilizaci lešení proti bočnímu zatížení.

Kde vyniká trubkové a spojovací lešení

Tube and coupler lešení is the preferred choice for nepravidelné nebo památkové stavby kde žádné dvě šachty nemají stejnou velikost, pro lešení kolem složitých průmyslových zařízení, jako jsou technologické nádoby a potrubní regály, a pro použití v loděnicích a na moři, kde se geometrie přístupné konstrukce neustále mění. Jeho úplná geometrická svoboda něco stojí: montáž je pomalejší a pracnější než modulární systémy lešení a kvalita postaveného lešení do značné míry závisí na dovednostech lešenářů umisťujících spojky.

Typ 2: Rámové lešení (H-rámové lešení)

Rámové lešení – také nazývané H-rámové lešení nebo zednické lešení – je vyrobeno z předem svařované ocelové rámy které jsou stohovány svisle a vodorovně spojeny příčnými výztuhami a plošinovými jednotkami. Each frame is a rigid welded assembly, typically in a walk-through or ladder configuration, produced to standard heights and widths.

Standardní konfigurace rámů

• Průchozí rámy: Otevřený obdélníkový rám s jasným otvorem ve spodní části, který umožňuje pracovníkům procházet na úrovni země, aniž by se museli přikrčit. Běžné při venkovních zednických a omítacích pracích.
• Žebříkové rámy: Rám s pevným žebříkem integrovaným do vertikálního standardu, který poskytuje pracovníkům přístup mezi úrovněmi bez samostatné schodišťové věže.
• Robustní rámy pro vysoké zatížení: Vyrobeno z trubek s větším průměrem (OD 57 mm nebo 60 mm) pro aplikace s vysokým vertikálním zatížením, jako je pažení a falcování.

Výhody a omezení

Rám lešení is rychlá montáž na jednoduchých pravoúhlých projektech because the pre-welded frame eliminates the need to assemble individual components at each node. Je široce používán v bytové výstavbě, komerčních venkovních pracích a vnitřních sádrokartonových operacích. Vyrovnávací zvedáky na základně a aretační kolečka na pojízdných rámových lešeních umožňují přizpůsobit se mírně nerovným povrchům.

Hlavním omezením rámového lešení je jeho pevná geometrie . Standardní šířky a výšky rámu nelze na místě měnit, a proto nejsou vhodné pro složité konstrukční tvary nebo projekty vyžadující nestandardní šířky polí. Rovněž postrádá schopnost vícesměrného vyztužení modulárních systémů lešení, což omezuje jeho použití ve velmi velkých výškách nebo při velkém zatížení výztuží.

Povrchová úprava rámového lešení obvykle zahrnuje žárové zinkování, předgalvanizaci nebo práškové lakování. Rámy s práškovým nástřikem lze dodat ve vlastních barvách, aby splňovaly požadavky projektu nebo klienta – praktická možnost pro vysoce viditelná nebo značková staveniště.

Typ 3: Systémové (modulární) lešení

Systémové lešení — také nazývané modulární lešení — využívá prefabrikované komponenty se spojovacími body pevných rozměrů , nahrazující nekonečnou nastavitelnost trubky a spojky standardizovanou sadou standardů, lůžek, výztuh, základních zvedáků a plošinových jednotek, které se rychle spojují v předem definovaných intervalech uzlů. Systémové lešení je nyní celosvětově dominantním typem lešení pro střední a velké stavby, průmyslovou údržbu a infrastrukturní projekty, protože kombinuje rychlost rámového lešení s mnohem větší flexibilitou v geometrii a nosnosti.

Tři nejpoužívanější podtypy systémového lešení jsou ringlock, cuplock a kwikstage. Každý z nich má odlišný mechanismus připojení, profil zatížení a preference regionálního trhu.

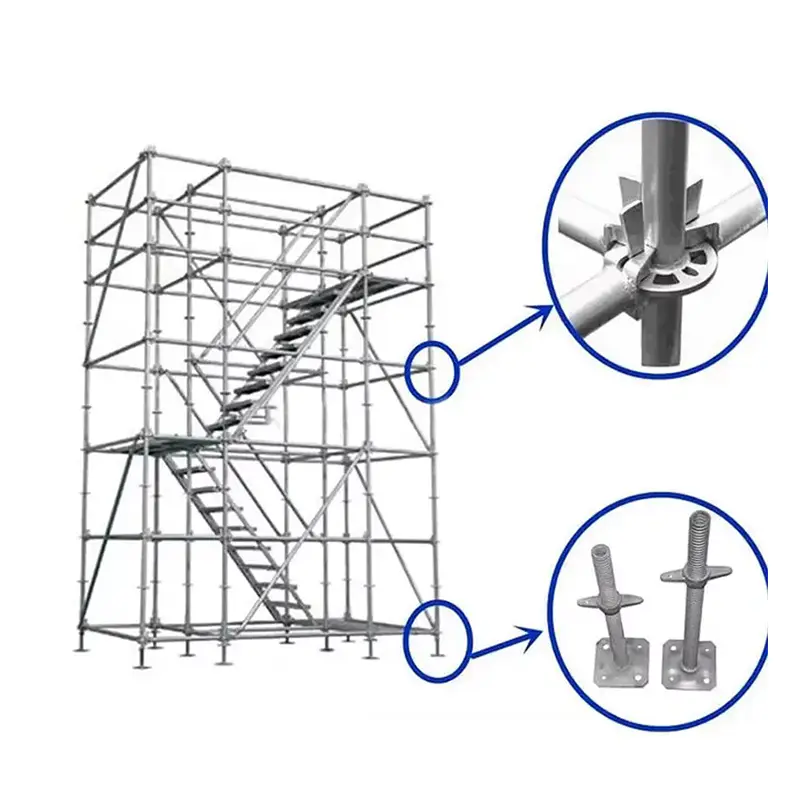

Ringlock Lešení

Kruhové lešení – také známé jako rozetové lešení nebo kolíkové lešení – používá vertikální standardy s kruhovými rozetovými deskami svařované v pravidelných intervalech (obvykle každých 500 mm). Každá rozeta má 8 děrovaných štěrbin, do kterých lze vložit a uzamknout klínové hlavy říms, příčníků a diagonálních výztuh a uzamknout je jediným úderem kladiva. Díky této schopnosti 8směrného připojení je ringlock geometricky nejflexibilnější z modulárních systémů lešení.

• Centralizovaná cesta zatížení skrz rozetový uzel minimalizuje excentrické namáhání a dodává vynikající torzní tuhost ve srovnání se systémy pohárkového typu.
• Systém W60 pro těžký provoz může dosáhnout maximální nosnosti 80 kN na jednu nohu , making it suitable for bridge falsework, highway shoring, and heavy industrial support structures.
• Ringlock lešení je preferovaný systém pro komplexní průmyslové areály včetně rafinerií, loděnic, elektráren a pobřežních plošin, kde se lešení musí přizpůsobit zakřivenému zařízení, víceúrovňovým potrubním regálům a nepravoúhlým půdorysným geometriím.
• Materiál: trubka z vysokopevnostní oceli, OD 48,3 mm (standard) nebo OD 60 mm (heavy-duty), typicky žárově zinkovaná pro ochranu proti korozi.

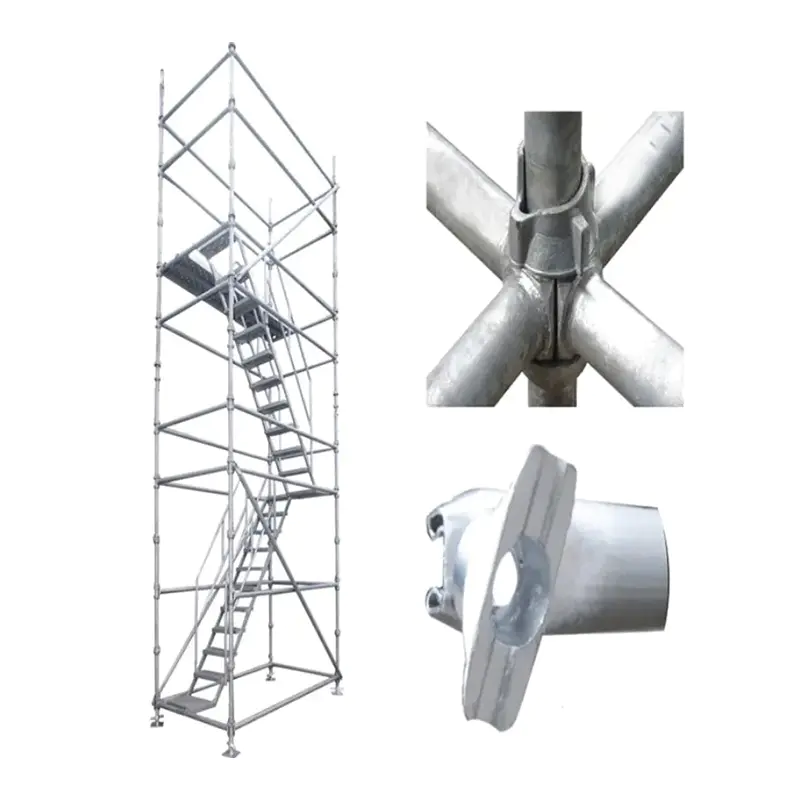

Cuplock Lešení

Cuplock lešení byl vyvinut v 50. letech minulého století jako jeden z prvních modulárních systémů, který nahradil tradiční trubku a spojku na opakujících se obdélníkových projektech. Jeho charakteristickým rysem je a uzamykací mechanismus kelímkového kloubu : každý uzlový bod na vertikálním standardu má spodní pevnou misku a horní posuvnou misku. Háčky ve tvaru T až 4 lišt nebo příček se zapustí do spodní misky, horní miska se zatlačí dolů přes háky a 3–4 údery kladivem spoj trvale uzamknou.

• Každý uzel cuplock propojuje až 4 lišty nebo příčníky, ale spojení jsou omezena na pravé úhly – jednoduchost, která urychluje montáž na pravidelných pravoúhlých konstrukcích.
• Cuplock je široce používán pro fasádní přístupové lešení a podpůrné systémy deskového bednění, kde je rozložení lešení pravidelné a opakující se.
• Díky robustnímu zamykacímu mechanismu je spolehlivým dříčem pro náročné renovace, inženýrské stavby a betonové rámy.
• Komponenty Cuplock jsou k dispozici v lakovaném nebo žárově pozinkovaném provedení. Pozinkovaný cuplock dobře funguje v námořním prostředí a prostředí s vysokou vlhkostí bez častého přetírání.

Lešení Kwikstage

Kwikstage lešení — také nazývané Quick Stage lešení — je modulární systém, který je uznávaný Výlisky ve tvaru V (trojúhelníkové). předem navařené na vertikální standardy. Ledgery a příčníky jsou spojeny gravitačně poháněnými klínovými zámky, které zapadají do těchto výlisků bez matic, šroubů nebo volných kování. Výsledkem je lešení, které mohou postavit pracovníci s relativně základním výcvikem pouze za použití kladiva.

• Kwikstage používá jen pět primárních složek : normy, účetní knihy, příčníky, zábradlí a výztuhy – minimalizace správy dílů na místě a snížení rizika chyb při montáži.
• Jedná se o dominantní systém lešení v Austrálii a na Novém Zélandu, kde představuje přibližně 80 % celkového využití trhu, a je také široce používán v Jižní Africe a jihovýchodní Asii.
• Kwikstage je praktickou volbou pro rezidenční a standardní komerční fasádní práce , zdění, natírání a všeobecná údržba s požadavky na střední zatížení.
• Jeho přímočará konstrukce připojení zkracuje dobu montáže a usnadňuje manipulaci pro dodavatele pracující na opakujících se typech projektů s vysokým obratem.

Typ 4: Závěsné lešení

Závěsné lešení – také nazývané závěsné lešení nebo otočné lešení – je pracovní plošina zavěšené na vrcholu konstrukce lany, drátem nebo pevnými závěsnými prvky, spíše než podporovány od země nahoru. Jedná se o standardní přístupovou metodu pro venkovní údržbu vysokých budov, mostů a dalších konstrukcí, kde by bylo vybudování pozemního lešení nepraktické nebo neekonomické.

Běžné konfigurace zavěšeného lešení

• Swing stage (dvoubodový závěs): Horizontální plošina zavěšená na dvou nezávislých ocelových lanech připevněných ke střeše namontovaným davovým ramenům nebo výložníkům. Používá se pro čištění fasád budov, zasklení, nátěry a instalaci opláštění na výškové konstrukce.
• Vícebodové závěsné lešení: Plošiny zavěšené ze tří nebo více bodů, což umožňuje upravit palubu tak, aby sledovala zakřivené nebo nepravidelné fasády.
• Catenary lešení: Horizontální ocelové lano natažené mezi dvěma kotevními body, na kterých je zavěšena plošina – používané při údržbě mostů a průmyslových aplikacích.
• Výložníkové lešení: Plošiny vykonzolované z podpěrných nosníků vyčnívajících z průčelí budovy, poskytující přístup k převislým nebo odsazeným částem fasád, kam se houpací plošiny nedostanou.

Bezpečnostní opatření pro zavěšené lešení

Systémy zavěšených lešení vyžadují technickou certifikaci závěsných ukotvení, pravidelnou kontrolu ocelových lan a zvedacích mechanismů a přísné dodržování požadavků na zachycení pádu pro všechny pracovníky na plošině. Protože lešení nelze stabilizovat pozemním ztužením, konstrukční integrita systému zavěšení je primárním bezpečnostním hlediskem – a musí být znovu ověřena po jakékoli úpravě nebo povětrnostních událostech.

Porovnání 4 typů lešení

Ringlock vs. Cuplock vs. Kwikstage: Podrobné srovnání systému lešení

Pro kupující, kteří získávají materiály pro systémové lešení, závisí volba mezi ringlock, cuplock a kwikstage na složitosti projektu, požadavcích na zatížení, geografických tržních normách a celkových nákladech na vlastnictví. Níže uvedená tabulka shrnuje hlavní rozdíly.

Klíčové komponenty lešení by měl znát každý kupující

Bez ohledu na zvolený typ lešení je každý systém lešení postaven ze společné sady funkčních komponent. Pochopení každého prvku pomáhá týmům nákupu ověřit, zda jsou návrhy dodavatelů úplné a správně specifikované.

Primární konstrukční součásti

• Normy (svislé trubky): Primární nosné prvky lešení. Všechna vertikální zatížení od pracovníků, materiálů a zařízení se přenášejí přes etalony na základní zvedáky a zem. Standardy jsou vyráběny ve více délkách, aby bylo možné lešení postavit do výtahů.
• Hlavní knihy: Vodorovné prvky běžící rovnoběžně s lícem budovy, spojují standardy u každého výtahu a poskytují primární horizontální cestu zatížení. Délka knihy určuje šířku pole lešení.
• Transoms: Vodorovné prvky běžící kolmo k římsám, podpírající prkna lešení nebo terasové jednotky, na kterých stojí pracovníci. Rozteč příček určuje konstrukční přiměřenost pracovní plošiny.
• Diagonální výztuhy: Šikmé prvky, které stabilizují lešení proti horizontálnímu zatížení větrem, excentrickému zatížení a náhodným nárazům. V modulárním lešení se výztuhy připojují ke stejným rozetám nebo uzlovým bodům jako hlavní knihy.
• Základní zvedáky (nastavitelné základní desky): Závitové ocelové šroubové sestavy připevněné ke spodní části etalonů, což umožňuje vyrovnání lešení na nerovném terénu. Prodloužení nad maximální doporučenou délku výstupku výrazně snižuje nosnost standardu.

Platforma a bezpečnostní komponenty

• Prkna na lešení / ocelové terasové jednotky: Pracovní plocha lešení, rozprostírající se mezi příčníky. Ocelové terasové jednotky s integrovaným protiskluzovým povrchem jsou upřednostňovány před dřevěnými prkny pro odolnost a dlouhodobé opětovné použití.
• Zábradlí a zábradlí: Povinné prvky zabraňující pádu na otevřených okrajích pracovních plošin. Výška horní lišty je určena platnými bezpečnostními normami pro každou zemi.
• Schodišťové věže a přístupové jednotky po žebříku: Vyhrazené soupravy schodišťových věží integrované do systému lešení poskytují bezpečný, ergonomický přístup mezi úrovněmi výtahu a jsou vyžadovány nejmodernějšími stavebními bezpečnostními předpisy pro lešení nad definovanou výškou.
• Spojky a objímkové konektory: Používá se v trubkovém lešení a jako doplňkové spojovací prvky v modulovém lešení k připevnění spojovacích trubek, fasádních spon a dočasných výztuh k hlavnímu rámu lešení.

Jak vybrat správný typ lešení pro váš projekt

Výběr správného systému lešení je rozhodnutí, které ovlivňuje bezpečnost pracovníků, náklady na projekt, dobu trvání programu a znovupoužitelnost lešení napříč budoucími projekty. Následující praktická kritéria řídí proces výběru.

Krok 1: Definujte geometrii konstrukce

Pokud je konstrukce, která má být lešena, obdélníková a pravidelná v půdorysu, rámové lešení nebo modulární lešení cuplock/kwikstage zajistí nejrychlejší montáž při nejnižších nákladech. Pokud má konstrukce zakřivené stěny, víceúrovňové překážky, složité vybavení nebo nepravoúhlý půdorys, je vhodnou volbou kruhové modulární lešení nebo trubkové lešení.

Krok 2: Stanovte požadavky na zatížení

Pracovní plošiny lešení jsou klasifikovány podle maximálního zatížení, které jsou navrženy pro nesení na jednotku plochy. Pro přístupové lešení pouze s pracovníky a ručním nářadím postačí lehčí systém. Pro pokládku cihel, betonové bloky nebo skladování těžkých materiálů na lešení je vyžadován systém s vyšší kapacitou — ringlock nebo heavy-duty cuplock. Pro pažení a podezdívky podporující litý beton je rozhodujícím kritériem maximální zatížení na jednu nohu a měl by být specifikován systém W60 ringlock pro těžké zatížení nebo systém opěrného rámu.

Krok 3: Zvažte rychlost erekce a pracovní dostupnost

U projektů, kde je montáž a demontáž lešení na kritické cestě, je vždy preferováno systémové lešení před trubkou a spojkou. Montáž Kwikstage bez použití nářadí a jednoduchost pěti komponent z něj činí nejrychlejší systém pro přímočaré projekty. Vztyčení prstencového uzávěru na složitých konstrukcích je přibližně o 30 % rychlejší než ekvivalentní vztyčení miskového uzávěru díky eliminaci vzpříčení kalíšku a samočinnému klínovému spojení. Tam, kde jsou kvalifikovaní lešenáři vzácní, jednodušší systémy snižují riziko montážních chyb, které ohrožují strukturální integritu.

Krok 4: Posuďte povrchovou úpravu a prostředí

V námořních, pobřežních nebo vysoce vlhkých prostředích žárově pozinkované součásti lešení výrazně převyšují lakovanou ocel a měly by být specifikovány jako výchozí. U projektů, kde je lešení často opakovaně používáno na více místech, si pozinkované komponenty zachovávají svou antikorozní ochranu prostřednictvím opakovaných cyklů montáže a demontáže bez degradace nátěrového filmu, která ovlivňuje méně odolné povrchové úpravy.

Krok 5: Vyhodnoťte technickou podporu dodavatele

U komplexních návrhů lešení – vysokých podpěrných věží, nepravidelných průmyslových lešení nebo rozsáhlých přístupových lešení pro projekty infrastruktury – by měl dodavatel před zahájením montáže poskytnout technické výkresy, výpočty zatížení a posouzení návrhu kvalifikovaným inženýrem. Dodavatelé s vlastními inženýrskými schopnostmi, řízením kvality s certifikací ISO a doloženými zkušenostmi s exportem jsou vhodnou volbou pro mezinárodní nákup materiálů na lešení.

Bezpečnostní normy a certifikace kvality lešení

Materiály lešení musí odpovídat platným národním a mezinárodním normám, aby mohly být akceptovány na regulovaných staveništích. Mezi klíčové normy upravující rozměry součástí lešení, vlastnosti materiálů, zátěžové zkoušky a povrchovou úpravu patří:

• EN 39 / EN 74: Evropské normy pro lešenářské trubky a spojky, které se týkají jakosti oceli, tloušťky stěny trubky, rozměrových tolerancí a požadavků na mechanické zkoušky.
• AS/NZS 1576: Australská a novozélandská standardní řada lešení, která řídí jak design lešení, tak výkon Kwikstage a dalších modulárních komponentů lešení široce používaných na těchto trzích.
• OSHA 1926 podčást Q: Federální norma USA upravující stavbu, použití a kontrolu lešení na staveništích, která stanoví nosnost, požadavky na šířku plošiny a ustanovení o ochraně proti pádu.
• Označení CE (Evropa): Potvrzuje, že komponenty lešení uvedené na trh EU splňují konstrukční a bezpečnostní požadavky příslušné harmonizované evropské normy.
• ISO 9001: Certifikace systému managementu kvality potvrzující, že výrobce lešení provozuje zdokumentované výrobní kontroly, vstupní kontrolu materiálu a testování finálního produktu – základní požadavek pro mezinárodní nákupy.

Při získávání materiálů pro lešení v mezinárodním měřítku by si kupující měli vyžádat zprávy o zkouškách oceli používané při výrobě součástí, kopie příslušných certifikací výrobků a důkazy o zátěžových zkouškách navrhovaného systému lešení třetí stranou. Tyto dokumenty jsou nezbytné pro uspokojení inspektorů bezpečnosti staveniště a orgánů stavebního dozoru ve většině jurisdikcí.
