Díly lešení Ring Lock: Specifikace součástí, tolerance a průvodce nákupem

V pondělí dorazily tři kontejnery kruhového lešení. Do středy posádka na staveništi odmítla dva z nich – ne proto, že by ocel byla tenká nebo galvanizační roztříštěné, ale proto, že čepele knihy neseděly v rozetách standardů, které už na místě stály. Na papíře to byl "stejný systém". V ruce to byl šrot.

To je každodenní realita nákupu dílů lešení s kruhovým zámkem. Systém vypadá univerzálně, ale geometrie je patentovaná: rozteč rozet, šířka štěrbiny, profil čepele a tloušťka klínu se mezi výrobci liší a díly ze dvou různých dodavatelských řetězců se jen zřídka spojí . Kompatibilita je před cenou a před dodací lhůtou. Následuje podrobný pohled na to, co každá součást dělá, který rozměr rozhoduje o tom, zda se hodí, a co je třeba zkontrolovat před podpisem nákupní objednávky.

Ring Lock díly lešení na první pohled

Rám prstencového zámku se skládá ze sedmi funkčních skupin. Dodavatelé je prodávají samostatně a všechny musí pocházet ze stejné rodiny geometrií.

Společně s kravatami, žebříky a špičkami tvoří tyto skupiny celý kusovník – za předpokladu, že každá řada je uspořádána podle rozetového vzoru jednoho výrobce.

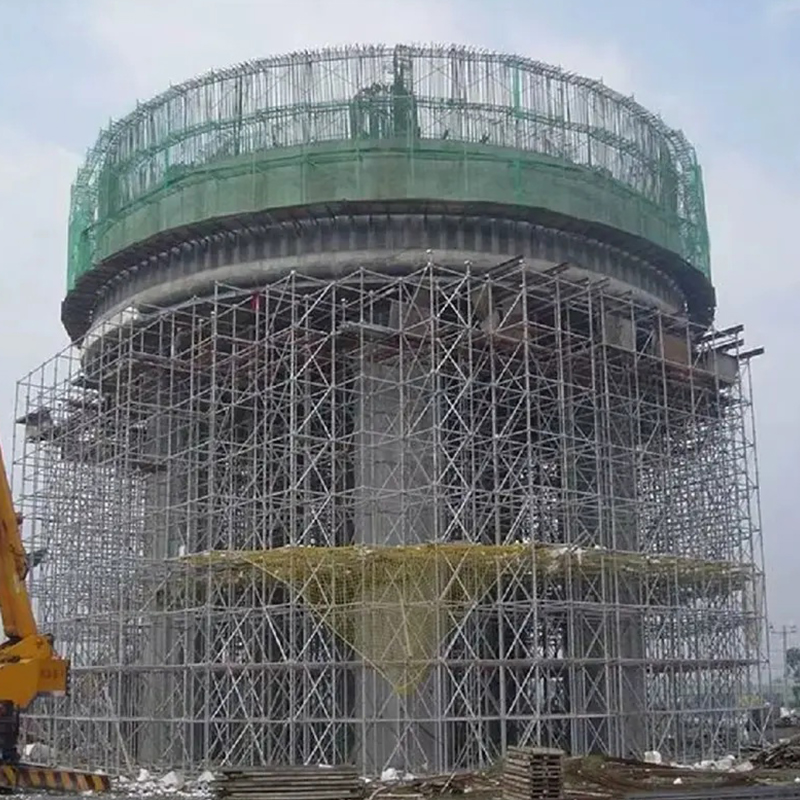

Žárově pozinkované kruhové lešení pro těžkou infrastrukturu Modulární systém ringlock s klínovým zamykáním ve stylu rozety, ocel Q345B, žárově zinkovaná povrchová úprava a 8cestné připojení pro most a průmyslovou podporu. Zobrazit produkt →

Vertikální standardy: Rozteč rozet nastavuje celou mřížku

Vertikální norma je nosný prvek. Běžná velikost kroužkového zámku je Vnější průměr 48,3 mm se stěnou 3,2 mm z oceli Q355B, s hrdlem na jednom konci pro spojování a rozetami přivařenými v pevných rozestupech. Verze s těžkými výztuhami dosahují až 60,3 mm trubky.

U většiny systémů je rozteč rozet 500 mm a standardní délky se pohybují od 0,5 m do 3,0 m v krocích po 500 mm. Toto jediné číslo určuje délku každé knihy, velikost každé podpěry, vzdálenost každé desky a výšku každého výtahu. Změňte modul a s ním se změní celý katalog.

Co měřit, když přistane první paleta

• Rozteč rozet měřená mezi středy svarů, ne od konce trubky.
• Šířka drážky a tloušťka čepele dohromady — 10 mm drážka s čepelí 9,5 mm je volné spojení.
• Průměr trubky a tloušťka stěny s třmenem; Trubka 48,0 mm se prodává jako 48,3 mm častěji, než kdokoli připouští.
• Délka čepu a poloha otvoru pro čep, protože krátký čep změní spoj v ozdobný spoj.

Hlavní knihy, klíny a rozety: Spojení nese zátěž

Kruhový zámek není přišroubován. Jeho kovaná čepel zapadne do štěrbiny v rozetě a zarazí se klínový čep, aby se zablokovala: jedna rána kladivem, žádné volné spojky. Rozeta normálně nese osm slotů při 45 stupních , takže hlavní knihy se setkávají v pravém úhlu a závorky vybíhají diagonálně ze stejného uzlu.

Standardní délky polí jsou 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 a 3,07 m, nejběžnější pracovní konfigurace je pole 2,07 m se zdvihem 2,0 m. Prstencový zámek je pouze jedním z čtyři hlavní rodiny systémů lešení ; ostatní sdílejí modulární myšlenku, ale pouze kruhový zámek standardizuje samotný uzel. Klíny jsou spotřební materiál, takže si raději objednejte 5–8 % náhradních dílů, než abyste objevili nedostatek na horním zdvihu. Při kontrole se podívejte na svar mezi čepelí a trubkou – lité čepele praskají na rameni, kované čepele se ohýbají jako první a lze je vidět, než selžou.

Diagonální rovnátka: Část, která udržuje čtverec zálivu

Dvě standarty a dvě knihy tvoří závěs. Ortéza je to, co ji promění v trojúhelníkovou strukturu. Bay vzpěry jsou obvykle trubice o rozměrech 48,3 x 2,5 mm s pevnými nebo otočnými hlavami dimenzovanými na šířku pole a výšku zdvihu dohromady – vzpěra 2,07 x 2,0 m se nevejde do pole 2,57 m.

Konstrukční praxí je obvykle úplné vyztužení pole ve spodním zdvihu, pak vyztužení polí v intervalech přes každou plochu, s plošným vyztužením na úrovních spojů. Přesný vzor patří k návrháři výkresu, ale část, která se pokazí, je obvykle pořadí: knihy spočítané, výztuhy zapomenuté.

• Ujistěte se, že vzpěra odpovídá jak délce šachty, tak výšce zdvihu, nikoli pouze šachtě.
• Zkontrolujte průměr čepu hlavy proti štěrbině rozety; poddimenzované kolíky vibrují.
• Odmítnout prohnuté trubky – 20mm luk vytáhne zásuvku z olovnice, zatímco je zamykána.

Zvedací základny, U-hlavy a spodní část dráhy nákladu

Nastavitelný základový zvedák je pevný šroub, běžně o průměru 38 mm a délce 600 mm, přivařený k desce 150 x 150 x 8 mm s použitelným nastavením zhruba 300 mm. Toto nastavení je pro vyrovnání, ne pro prodloužení rámu: kapacita klesá, když se šroub vysouvá, takže nechejte odkrytý závit krátký a noste desku na základní desce, která roznáší zatížení.

Stejná logika platí i nahoře. U-hlavy s deskami 150 x 150 mm nesou nosníky a bednění, zatímco vidlicové hlavy drží dřevěné nosníky H20 na místě. Oba padají do horní části standardu nebo na čep, takže hlava musí odpovídat trubce, nejen zátěži. Při dodávce zkontrolujte svar desky, odvalte šroub na rovném povrchu, aby byl rovný, a vyřaďte lakované závity – barva zakryje praskliny a zadrhne matici.

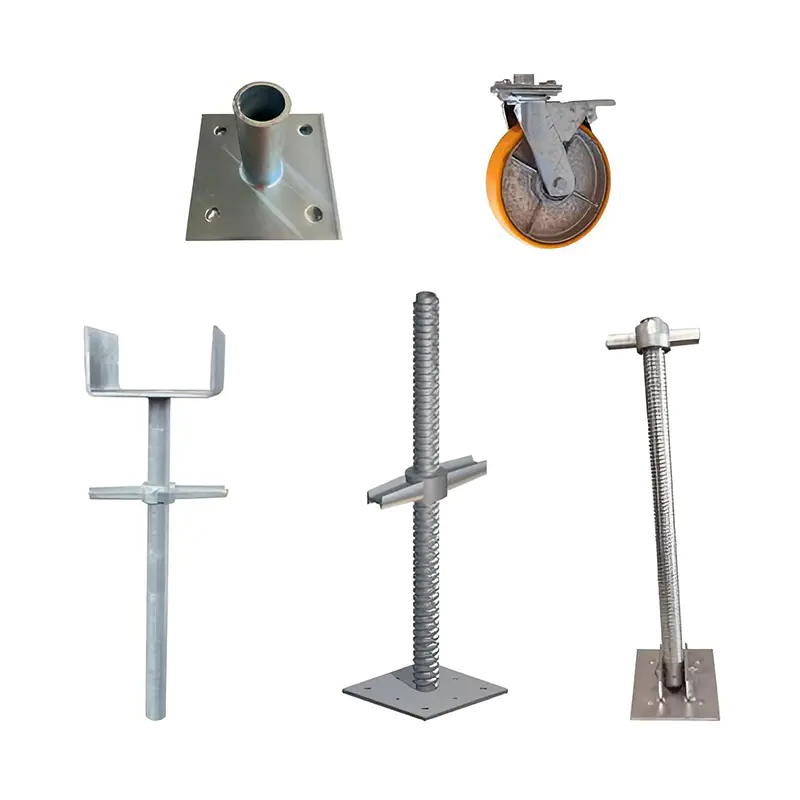

Nastavitelný základní zvedák pro lešení a podporu bednění Závitový základový zvedák vyrovnává nerovný terén, přizpůsobuje se 50–300 mm, podporuje 50–100 kN a hodí se k diskovým zámkům, bednění a standardním systémům lešení. Zobrazit produkt →

Platformy, špičky a příslušenství, na které většina objednávek zapomíná

Ocelová prkna jsou obvykle široká 320 mm s háky, které přečnívají přes římsu, a každé z nich váží 12–18 kg, což z nich činí rozhodnutí ruční manipulace stejně jako konstrukční. Špičky jsou vysoké 150 mm; Sloupky zábradlí a dvojité spojky tvoří ochranu hran. Boční držáky rozšiřují platformu bez přidávání standardů, a právě odtud pochází velká část zvýšení produktivity v systému kruhového zámku.

Části, které zdržují předání, nejsou téměř nikdy hlavními členy. Jsou to malé: čepy, bezpečnostní spony, objímky, žebříkové jednotky, spojky a vidlice. Sestavte kusovník položku po položce, jeden řádek na komponentu a nedostatek zmizí.

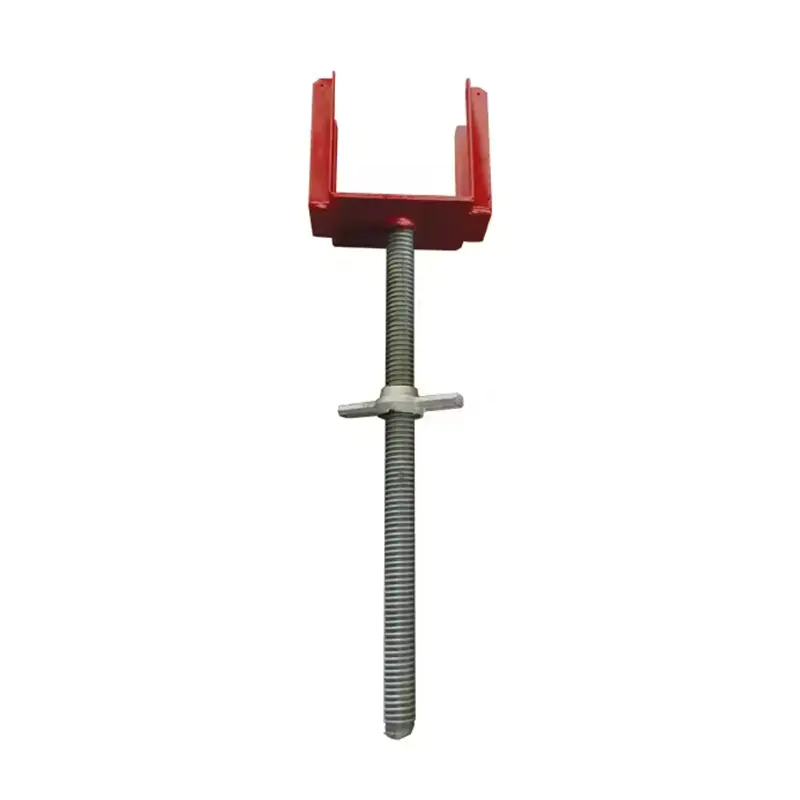

Podpěra hlavy vidlice pro žebra a nosníky bednění Vidlicová hlava podpírá žebra a nosníky bednění s nastavením závitu ±0,5 mm, ocel Q235/Q345 a žárově zinkovaná povrchová úprava pro velkorozměrové bednění. Zobrazit produkt →

Jakost oceli, galvanizace a tolerance: Co zkontrolovat při dodání

Dvě zakázky mohou na ložném listu vypadat stejně a po dvou letech venku se chovat velmi odlišně. Třída, tloušťka stěny a povrchová úprava vysvětlují téměř všechny rozdíly.

Normy udávají referenční body: EN 12810 a EN 12811 pro systémová lešení, BS 1139-5 na britském trhu, s pracovními plošinami běžně navrženými pro zatížení třídy 3 (200 kg/m²) nebo třídy 4 (300 kg/m²). Hyson uvádí, že následuje jeho výroba lešení ISO 9001, BS 1139 a EN 74 , se svařováním podle postupů AWS a EN. Pak zkontrolujte tři fyzické věci: tloušťku stěny na konci trubky, přímost po celé délce a rozstřik uvnitř trubky, který se odštípne na platformu pod ní.

Nákup dílů kroužkového zámku: Krátký kontrolní seznam, než si objednáte

1. Nejprve ověřte geometrii rozety – rozteč, šířku drážky a tloušťku čepele – oproti systému, který je již na místě.
2. Požadujte certifikáty frézy a protokol o tloušťce zinkování, nikoli fotografii palety.
3. Potvrďte třídu část po části: standardy a knihy v Q355B, prkna a podložky často v Q235.
4. Náhradní poměr pro klíny, kolíky a spony dohodněte před odesláním, nikoli po první dodávce.
5. Zkontrolujte balení a nakládku: svazky podle délky, jeden plán nakládky na kontejner, hmotnost ověřená na faktuře.

Pokud byste raději neprováděli tento kontrolní seznam proti dodavateli, kterého jste nikdy neauditovali, zašlete nám své velikosti polí, výšky zdvihu a třídu zatížení a my se vrátíme se seznamem dílů a kontrolou výkresu.

Díly kruhového lešení jsou jednoduché předměty uvnitř nelítostného systému. Přizpůsobte geometrii, přizpůsobte kvalitu a povrchovou úpravu a počítejte malé díly ve stejném pořadí – tyto tři věci rozhodují o tom, zda bude dodávka postavena nebo vrácena.
